Prawidłowa izolacja rur w systemie rekuperacji to nie tylko kwestia komfortu cieplnego, ale przede wszystkim efektywności energetycznej całego budynku. Zaniedbanie tego etapu może prowadzić do znaczących strat ciepła zimą i niepożądanego nagrzewania powietrza latem, a także do problemów z kondensacją pary wodnej. Ten artykuł przeprowadzi Cię przez proces prawidłowego ocieplania rur rekuperacji, pomagając uniknąć typowych błędów i zapewnić optymalne działanie Twojego systemu.
Kluczowe aspekty skutecznego ocieplania rur rekuperacji
- Prawidłowa izolacja rur rekuperacji zapobiega stratom ciepła, kondensacji pary wodnej i zwiększa sprawność systemu.
- Należy zaizolować przewody czerpni, wyrzutni oraz wszystkie rury prowadzone w strefach nieogrzewanych.
- Najefektywniejsze materiały izolacyjne to wełna mineralna, kauczuk syntetyczny (EPDM) oraz pianka polietylenowa.
- Grubość izolacji powinna być dostosowana do miejsca montażu, od 20-30 mm w strefach ogrzewanych do 80-100 mm na nieogrzewanym poddaszu.
- Szczelny montaż, unikanie mostków termicznych i ciągłość izolacji to podstawa sukcesu.

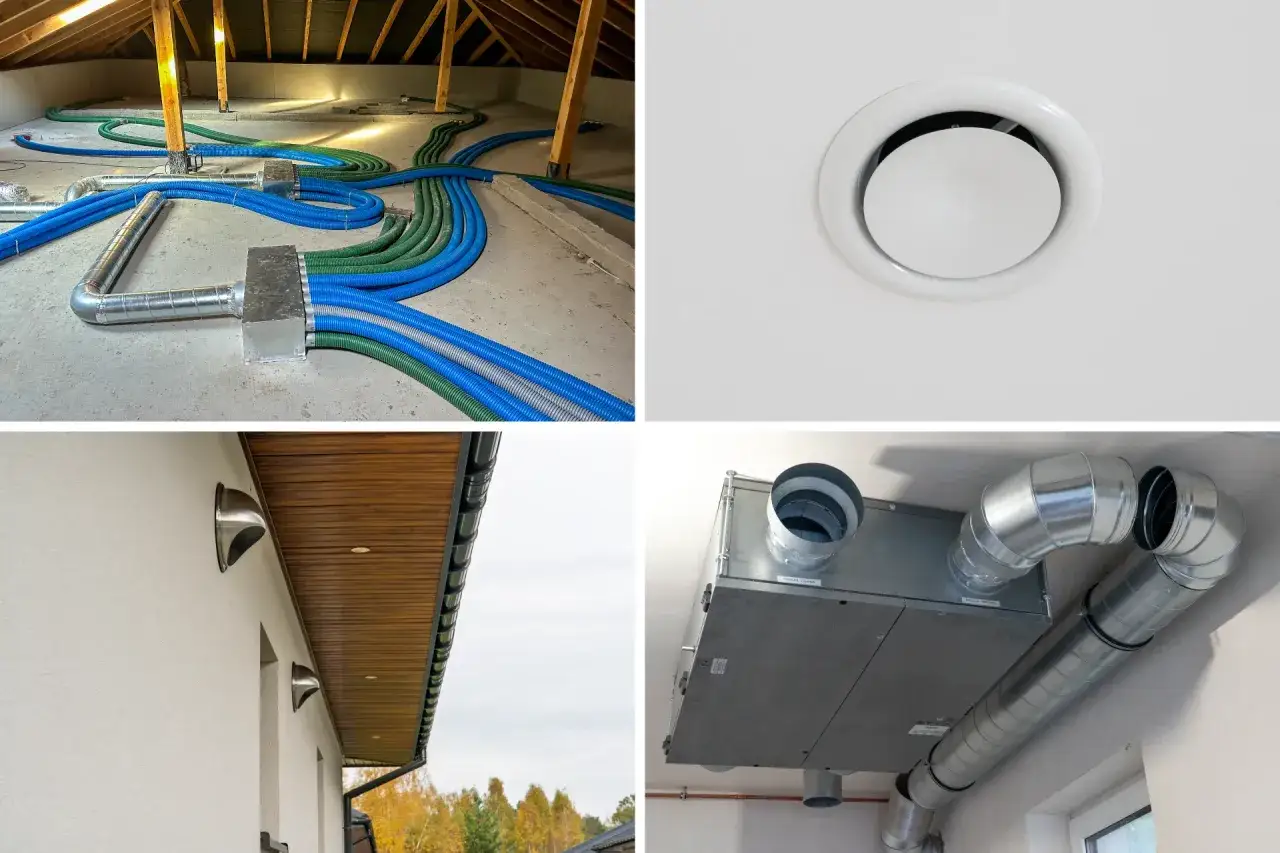

Dlaczego prawidłowa izolacja rur rekuperacji to absolutna konieczność?
Brak odpowiedniej izolacji na przewodach wentylacyjnych systemu rekuperacji może prowadzić do znaczących strat energii. Zimą, gdy ciepłe powietrze z wnętrza domu przepływa przez nieogrzewane przestrzenie, może wychłodzić się nawet o 15% poniżej swojej pierwotnej temperatury, zanim dotrze do odbiorcy. To oznacza, że rekuperator musi pracować ciężej, aby zrekompensować te straty, co przekłada się na wyższe rachunki za ogrzewanie. Latem sytuacja jest odwrotna zimne powietrze z rekuperatora może niepotrzebnie nagrzewać się w drodze do pomieszczeń, zmniejszając komfort i zwiększając obciążenie systemu klimatyzacji.
Jednym z najpoważniejszych problemów wynikających z braku izolacji jest kondensacja pary wodnej. Zjawisko to występuje, gdy temperatura powierzchni rury spada poniżej punktu rosy powietrza znajdującego się w jej pobliżu. Powietrze w naszych domach jest zazwyczaj nasycone wilgocią, zwłaszcza w kuchniach czy łazienkach. Gdy to wilgotne powietrze styka się z zimną powierzchnią nieizolowanej rury, para wodna skrapla się, tworząc krople wody. Skutki kondensacji mogą być bardzo dotkliwe:
- Zawilgocenie materiałów izolacyjnych: Woda przenika przez izolację, obniżając jej właściwości termiczne i tworząc idealne środowisko do rozwoju pleśni i grzybów.
- Rozwój pleśni i grzybów: Te mikroorganizmy nie tylko szpecą wnętrza, ale mogą również stanowić poważne zagrożenie dla zdrowia domowników, wywołując alergie i problemy z układem oddechowym.
- Korozja elementów instalacji: Ciągła obecność wilgoci przyspiesza rdzewienie metalowych części kanałów wentylacyjnych i elementów rekuperatora.
- Uszkodzenia konstrukcji budynku: W skrajnych przypadkach wilgoć może przenikać przez przegrody budowlane, prowadząc do uszkodzeń tynków, drewna czy płyt gipsowo-kartonowych.
Dlatego też, jak podkreśla Alnor, prawidłowe ocieplenie rur rekuperacji jest kluczowe dla utrzymania stabilnej temperatury nawiewanego powietrza i zapewnienia realnej sprawności systemu odzysku ciepła.
Które rury w systemie rekuperacji musisz bezwzględnie zaizolować?
Nie wszystkie odcinki instalacji rekuperacji wymagają takiego samego stopnia ochrony termicznej. Istnieją jednak kluczowe fragmenty, których izolacja jest absolutnie niezbędna dla prawidłowego funkcjonowania systemu i uniknięcia problemów.
Odciek czerpni do rekuperatora
Ten odcinek odpowiada za transport świeżego powietrza z zewnątrz do centrali rekuperacyjnej. Zimą powietrze pobierane z zewnątrz jest zazwyczaj bardzo zimne. Jeśli przewód czerpni przechodzi przez strefę ogrzewaną budynku, jego zewnętrzna powierzchnia może stać się na tyle chłodna, że zacznie skraplać się na niej wilgoć z otoczenia. Izolacja tego odcinka zapobiega nie tylko stratom ciepła, ale przede wszystkim chroni przed kondensacją na zewnętrznej powierzchni kanału, która mogłaby prowadzić do zawilgocenia elementów konstrukcyjnych.
Odciek rekuperatora do wyrzutni
Przewód ten transportuje zużyte, a co ważniejsze, wilgotne powietrze z wnętrza domu na zewnątrz. Jeśli ten kanał biegnie przez nieogrzewaną strefę (np. strych, garaż), gdzie temperatura jest znacznie niższa niż wewnątrz domu, wilgoć zawarta w powietrzu może skraplać się wewnątrz kanału. Może to prowadzić do gromadzenia się wody, rozwoju pleśni wewnątrz przewodów, a także do korozji kanałów. Izolacja zapobiega wychłodzeniu powietrza i minimalizuje ryzyko skraplania się pary wodnej wewnątrz kanału.
Przewody nawiewne i wywiewne w strefach nieogrzewanych
Wszystkie kanały wentylacyjne, zarówno te doprowadzające świeże powietrze do pomieszczeń, jak i te odprowadzające powietrze zużyte, które prowadzone są przez strefy nieogrzewane (takie jak strychy, piwnice, garaże, przestrzenie podpodłogowe), muszą być skutecznie zaizolowane. W zimie zapobiega to nadmiernemu wychłodzeniu nawiewanego powietrza i minimalizuje straty ciepła z powietrza wywiewanego. Latem natomiast izolacja chroni przed niepożądanym nagrzewaniem się zimnego powietrza nawiewanego do domu.

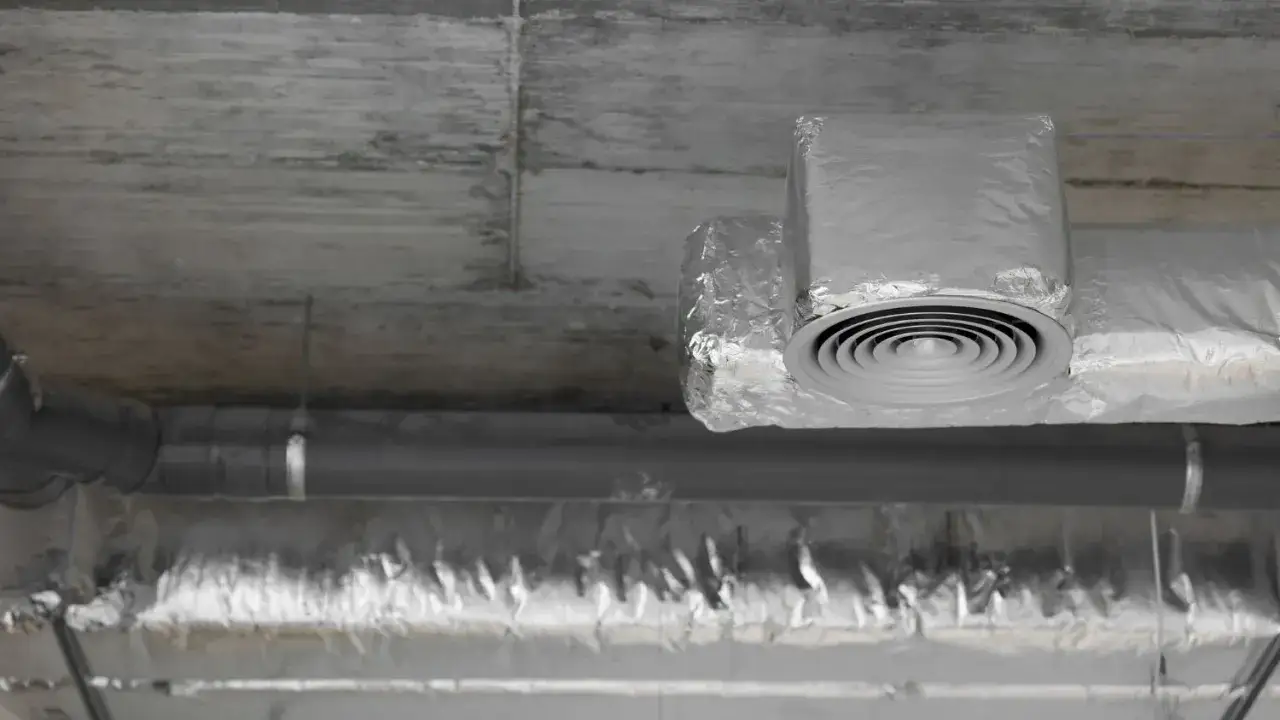

Czym ocieplić rury rekuperatora? Przegląd najlepszych materiałów izolacyjnych
Wybór odpowiedniego materiału izolacyjnego jest kluczowy dla zapewnienia skuteczności i trwałości ocieplenia rur rekuperacji. Na rynku dostępnych jest kilka popularnych rozwiązań, każde z nich ma swoje specyficzne właściwości i zastosowania.
Wełna mineralna w płaszczu aluminiowym
Wełna mineralna, zarówno skalna, jak i szklana, to materiał o doskonałych właściwościach termoizolacyjnych i akustycznych. Jest również niepalna, co jest ważnym aspektem bezpieczeństwa pożarowego. Najczęściej spotykana w systemach wentylacyjnych jest wełna w postaci mat lub otulin pokrytych od strony zewnętrznej folią aluminiową. Ta aluminiowa warstwa pełni podwójną funkcję: stanowi zewnętrzną osłonę mechaniczną oraz, co ważniejsze, działa jako paroizolacja zapobiega przenikaniu wilgoci z otoczenia do wnętrza materiału izolacyjnego.
Kauczuk syntetyczny (EPDM)
Kauczuk syntetyczny, często określany skrótem EPDM (od nazwy ethylene propylene diene monomer), to materiał o wyjątkowej elastyczności, co czyni go idealnym do izolowania rur o nieregularnych kształtach, takich jak kolanka czy trójniki. Jego główną zaletą jest zamknięta struktura komórkowa, która zapewnia wysoki opór dyfuzyjny. Oznacza to, że kauczuk jest bardzo odporny na przenikanie wilgoci, co w wielu przypadkach eliminuje potrzebę stosowania dodatkowej warstwy paroizolacyjnej. Jest to rozwiązanie trwałe i skuteczne, choć zazwyczaj droższe od pianki polietylenowej.
Pianka polietylenowa
Pianka polietylenowa to lekki i elastyczny materiał izolacyjny, dostępny zazwyczaj w formie gotowych otulin z nacięciem ułatwiającym montaż. Jest to rozwiązanie ekonomiczne i łatwe w aplikacji, co czyni je popularnym wyborem w przypadku prostszych instalacji lub gdy budżet jest ograniczony. Choć oferuje dobrą izolacyjność termiczną, jej odporność na wilgoć i dyfuzję pary wodnej jest zazwyczaj niższa niż w przypadku kauczuku syntetycznego, dlatego w niektórych zastosowaniach może wymagać dodatkowej ochrony.
Porównanie materiałów: Wełna vs kauczuk co wybrać w Twojej sytuacji?
Wybór między wełną mineralną a kauczukiem syntetycznym często sprowadza się do specyfiki instalacji i priorytetów inwestora.
- Odporność na wilgoć: Kauczuk syntetyczny zdecydowanie wygrywa pod tym względem dzięki swojej zamkniętej strukturze komórkowej. Wełna mineralna, mimo warstwy paroizolacyjnej, może być bardziej podatna na degradację w przypadku jej uszkodzenia.
- Łatwość montażu: Oba materiały są stosunkowo łatwe w montażu. Kauczuk jest bardziej elastyczny i lepiej dopasowuje się do kształtów, co może przyspieszyć pracę na skomplikowanych odcinkach. Wełna w matach jest łatwa do okrycia, ale wymaga precyzyjnego uszczelnienia połączeń.
- Właściwości akustyczne: Wełna mineralna oferuje lepsze właściwości tłumienia dźwięku, co może być istotne w miejscach, gdzie chcemy zredukować hałas przenoszony przez kanały wentylacyjne.
- Koszt: Pianka polietylenowa jest zazwyczaj najtańsza, następnie wełna mineralna, a kauczuk syntetyczny jest najdroższym rozwiązaniem.
Dla instalacji narażonych na wilgoć lub wymagających najwyższej trwałości, kauczuk jest często preferowanym wyborem. Tam, gdzie kluczowa jest odporność ogniowa i dobre tłumienie akustyczne, wełna mineralna może być lepszą opcją. Pianka polietylenowa stanowi dobry kompromis dla mniej wymagających zastosowań.
Jaka grubość izolacji jest optymalna? Klucz do skuteczności
Choć polskie przepisy budowlane nie określają precyzyjnie minimalnej grubości izolacji dla rur systemu rekuperacji, istnieją ogólnie przyjęte zalecenia, które pomagają osiągnąć optymalną efektywność energetyczną i zapobiec kondensacji.
Zalecenia dla rur w strefie ogrzewanej budynku
W pomieszczeniach, gdzie temperatura jest utrzymywana na stałym, komfortowym poziomie, wystarczy zazwyczaj cieńsza warstwa izolacji. Rekomendowana grubość dla przewodów rekuperacji znajdujących się w strefie ogrzewanej budynku wynosi zazwyczaj około 20-30 mm. Ma to na celu głównie zapobieganie niewielkim stratom ciepła i minimalizowanie ryzyka kondensacji w przypadku chwilowych spadków temperatury.
Minimalna i zalecana grubość izolacji na nieogrzewanym poddaszu
Sytuacja zmienia się diametralnie, gdy przewody wentylacyjne prowadzone są przez strefy nieogrzewane, takie jak strychy czy garaże. Tam różnica temperatur między powietrzem wewnątrz rury a otoczeniem może być bardzo duża, co znacząco zwiększa ryzyko strat ciepła i kondensacji. W takich miejscach zaleca się stosowanie izolacji o grubości co najmniej 30-50 mm. Jednak w przypadku systemów rekuperacji, gdzie przepływa powietrze o temperaturze bliskiej temperaturze wewnętrznej, eksperci często rekomendują grubości rzędu 80-100 mm, a nawet więcej, w zależności od specyfiki danego poddasza i panujących tam warunków temperaturowych.
Czy grubsza izolacja zawsze oznacza lepszą?
Choć intuicyjnie można by sądzić, że im grubsza izolacja, tym lepiej, w praktyce istnieją pewne granice efektywności. Zwiększanie grubości izolacji ponad pewien optymalny poziom nie przynosi już proporcjonalnych korzyści w postaci dalszych oszczędności energii. Istotne jest również, aby pamiętać o wymogach prawnych. Zgodnie z Rozporządzeniem Ministra Infrastruktury, wszystkie izolacje stosowane na przewodach wentylacyjnych muszą być wykonane w sposób zapewniający nierozprzestrzenianie ognia. Dlatego wybierając materiał i grubość izolacji, należy kierować się nie tylko efektywnością termiczną, ale także przepisami bezpieczeństwa.
Ocieplanie rur rekuperacji krok po kroku: Praktyczny poradnik montażu
Prawidłowe wykonanie izolacji jest równie ważne, co wybór odpowiedniego materiału. Oto szczegółowy przewodnik, który pomoże Ci krok po kroku wykonać to zadanie.
Krok 1: Przygotowanie powierzchni rur czystość to podstawa
Zanim przystąpisz do montażu izolacji, upewnij się, że powierzchnia rur jest idealnie czysta i sucha. Usuń wszelkie zabrudzenia, kurz, tłuszcz czy pozostałości po pracach montażowych. Czysta powierzchnia zapewnia lepszą przyczepność klejów i taśm uszczelniających, co jest kluczowe dla zachowania ciągłości i szczelności izolacji.
Krok 2: Prawidłowe docinanie i nakładanie otulin lub mat izolacyjnych
Jeśli używasz gotowych otulin, dopasuj je do średnicy rury i dokładnie połącz brzegi. W przypadku mat izolacyjnych, przytnij materiał na odpowiednią szerokość, tak aby dokładnie okrywał rurę, z lekkim zapasem na zakładkę. Pamiętaj, aby materiał nakładać ciasno, bez pozostawiania pustych przestrzeni, które mogłyby stać się mostkami termicznymi.
Krok 3: Kluczowa rola taśmy aluminiowej jak szczelnie połączyć izolację?
Po nałożeniu materiału izolacyjnego kluczowe jest jego szczelne połączenie. Do tego celu używa się specjalnej taśmy aluminiowej, która jest odporna na wysokie temperatury i ma silny klej. Dokładnie oklej wszystkie połączenia, zakładki i miejsca cięć. Taśma aluminiowa nie tylko zapewnia szczelność, ale także wzmacnia strukturę izolacji i chroni ją przed uszkodzeniami mechanicznymi.
Krok 4: Izolacja trudnych miejsc kolanka, trójniki i skrzynki rozprężne
Największym wyzwaniem podczas izolowania są elementy o nieregularnych kształtach. W przypadku kolanek i trójników, materiał izolacyjny należy precyzyjnie dociąć i dopasować, tworząc szczelne połączenia. Czasami konieczne może być użycie dodatkowych kawałków izolacji lub specjalnych kształtek. Skrzynki rozprężne i inne elementy systemu również powinny zostać dokładnie zaizolowane, aby zminimalizować straty ciepła i zapobiec kondensacji.
Najczęstsze błędy przy izolacji rur wentylacyjnych i jak ich unikać
Nawet najlepszy materiał izolacyjny nie spełni swojej roli, jeśli zostanie nieprawidłowo zamontowany. Oto najczęściej popełniane błędy i sposoby, jak ich uniknąć:
Mostki termiczne: Jak nieszczelne łączenia niweczą cały wysiłek
Mostki termiczne to miejsca, przez które ciepło ucieka z wnętrza budynku lub zimno przenika do środka. W przypadku izolacji rur najczęściej powstają one na skutek niedokładnego połączenia materiału izolacyjnego lub uszkodzenia paroizolacji. Rozwiązanie: Stosuj taśmę aluminiową do dokładnego uszczelnienia wszystkich połączeń, zakładek i miejsc cięć. Upewnij się, że izolacja jest nałożona ciasno i nie ma żadnych przerw.
Brak ciągłości izolacji na przejściach przez ściany i stropy
Izolacja powinna być ciągła na całej długości rury, również w miejscach, gdzie przechodzi ona przez przegrody budowlane. Pozostawienie niezaizolowanego fragmentu w ścianie czy stropie tworzy mostek termiczny. Rozwiązanie: Zawsze przedłużaj izolację na całą grubość przegrody budowlanej i dokładnie uszczelnij połączenie z izolacją w dalszej części rury.
Zgniatanie materiału izolacyjnego dlaczego to obniża jego skuteczność?
Zgnieciona izolacja traci swoje właściwości termoizolacyjne. Powietrze uwięzione w strukturze materiału, które odpowiada za jego izolacyjność, zostaje wyciśnięte, co znacząco obniża jej skuteczność. Rozwiązanie: Montuj izolację ostrożnie, unikając nadmiernego nacisku. Nie ściskaj materiału bardziej niż jest to konieczne do jego prawidłowego ułożenia i połączenia.
Przeczytaj również: Bezpieczniki topikowe – skuteczna ochrona instalacji elektrycznych
Pominięcie izolacji samego rekuperatora i skrzynek rozdzielczych
Często zapomina się o izolacji samego rekuperatora oraz skrzynek rozdzielczych, które są kluczowymi elementami systemu. Te urządzenia również mogą być źródłem strat ciepła i kondensacji, zwłaszcza jeśli znajdują się w nieogrzewanych przestrzeniach. Rozwiązanie: Zadbaj o odpowiednią izolację wszystkich elementów systemu, w tym obudowy rekuperatora i skrzynek rozdzielczych, stosując te same zasady co przy izolacji kanałów.
